Čerpací stanice záměsových vod na odsíření EPRU II

Komplexní obnova Elektrárny Prunéřov II

Po roce zdržení se konečně na plné obrátky rozjela akce „Kompletní obnova elektrárny Prunéřov II“, kterou financuje majitel elektrárny firma ČEZ, a.s. Naše společnost TESPO engineering s.r.o., prověřená úspěšnými realizacemi našich dodávek na Elektrárně Tušimice a Elektrárně Ledvice, se dodavatelsky také této akce účastní.

Společně s firmou SEW řešíme pohony vnějšího zauhlování (SEW převodovky s elektromotory, TESPO eng. spojky a rozběhové hydraulické spojky), pro dodavatele kotlů (VÍTKOVICE, a.s.) řešíme potom pohony řetězových podavačů paliva, vynašečů strusky a také regulaci otáček ventilátorových mlýnů pomocí regulačních hydraulických spojek. Tyto dodávky se ale v současné době realizují a montují. Uvádění do provozu nás čeká v příštím roce, časem se určitě pochlubíme, jak to dopadlo.

V pokročilejším stavu je technologie odsíření. Zde jsme v únoru 2013 firmě VÍTKOVICE GEARWORKS dodali dva komplety čerpadel záměsových vod s možností regulace výkonu těchto čerpadel pomocí měničů frekvence. Čerpadla navrhovali odborníci firmy WEIR MINERALS (Warman), a regulace jejich výkonu již byla na nás. Dodávka sestávala ze dvou kompletů čerpadel (čerpadlo, rám, elektromotor o výkonu 75kW, řemenový převod a potřebné bezpečnostní kryty) a k tomu dva měniče frekvence o výkonu 90kW v krytí IP55 (výrobce firma VONSCH). Měniče jsou umístěny v ČS záměsových vod v blízkosti čerpadel. Krytí IP55 bylo z naší strany samozřejmostí. Malý problém však nastal s tím, jak bude vypadat způsob řízení měničů frekvence. U takto velkých akcí se projekty rodí velmi pomalu a informace se předávají ještě pomaleji. V době výroby měničů jsme neměli žádné info, jak se budou řídit. Proto jsme je vybavili vším, co je třeba pro napojení na jakýkoliv systém řízení (veškeré signály jdou přes aktivní převodníky – bináry přes relé, analogy přes aktivní oddělovače 4-20mA/4-20mA).

Koncem srpna 2013 nastal den D – uvádění do provozu celé ČS. Na toto jsme si naplánovali dva dny a docela jsme se děsili, jak to na takto velké stavbě, když navíc ještě nebyly funkční navazující technologie, bude vypadat. Pan Šulák – manažer projektu za Vítkovice však všechno perfektně připravil, včetně možnosti provizorního čerpání média, dokonce při plném výkonu ČS (krátkodobě). Vše proběhlo bez problémů v jednom dnu. Za provizorních podmínek jsme dokonce naladili čerpadla na projektované křivky a odzkoušeli také systém bezpečnostních blokád chodu ČS.

Pokud bude takto probíhat uvádění do provozu i ostatních technologických celků elektrárny Prunéřov II, tak naši negativně naladění novináři ani nebudou mít o čem psát…

  • Čerpadla záměsových vod firmy Warman 4/3 DD-AHE
  • Elektromotory výkon 75kW, 4-pól, řemenový převod
  • Výkon čerpadel je regulován měniči frekvence VONSCH
  • Výkon měničů 90kW, krytí IP55 (speciální bezúdržbová konstrukce chlazení)
  • TESPO engineering dodala 2 kusy kompletních čerpadel (čerpadla, rám, elektromotory, řemenový převod, měniče frekvence) a zajistila uvedení do provozu obou strojů.

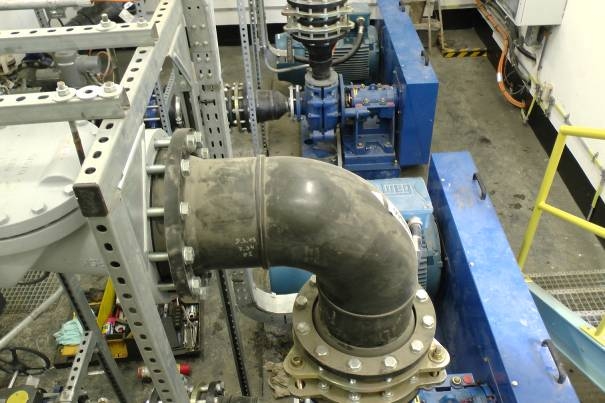

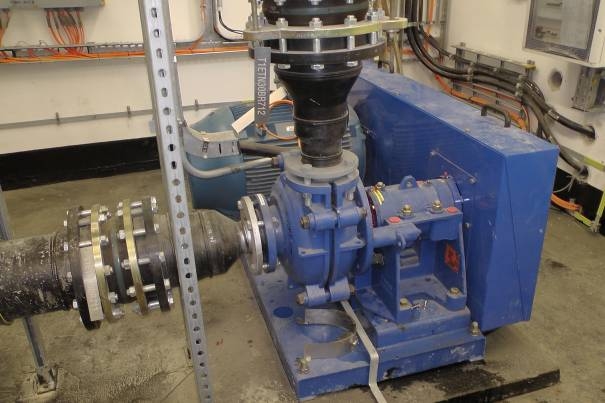

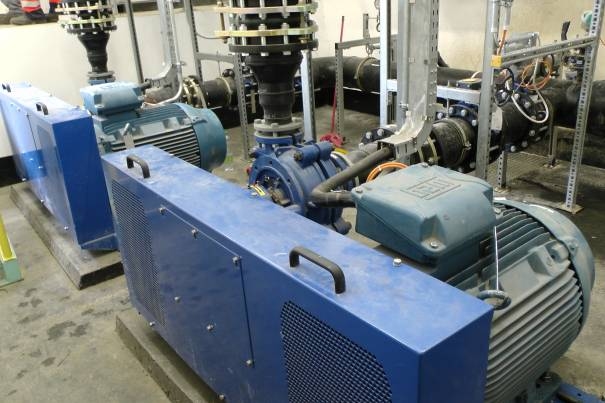

Čerpadlo záměsových vod Warman s otáčkovou regulacíČerpací stanice Warman s regulací výkoknuČerpadla Warman záměsových vod s regulací otáček

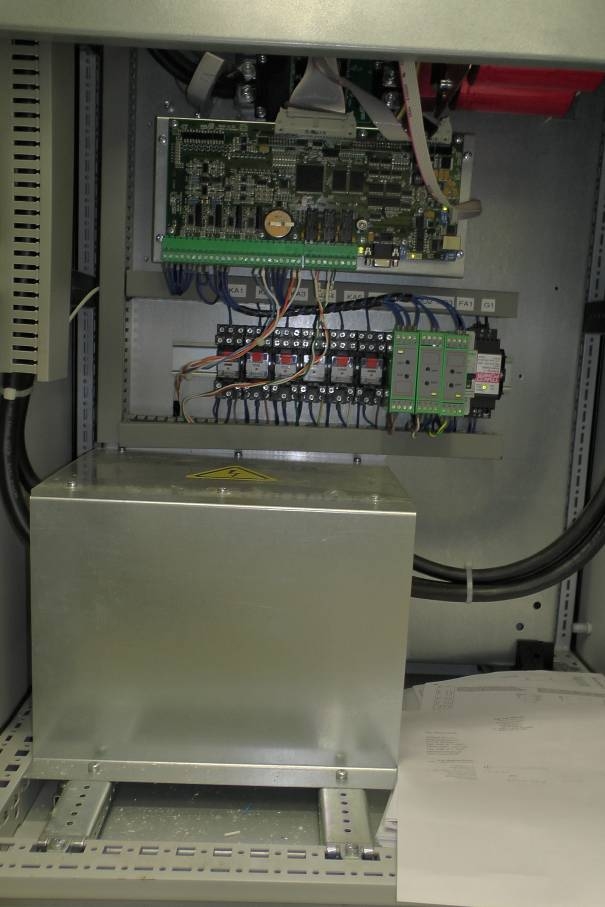

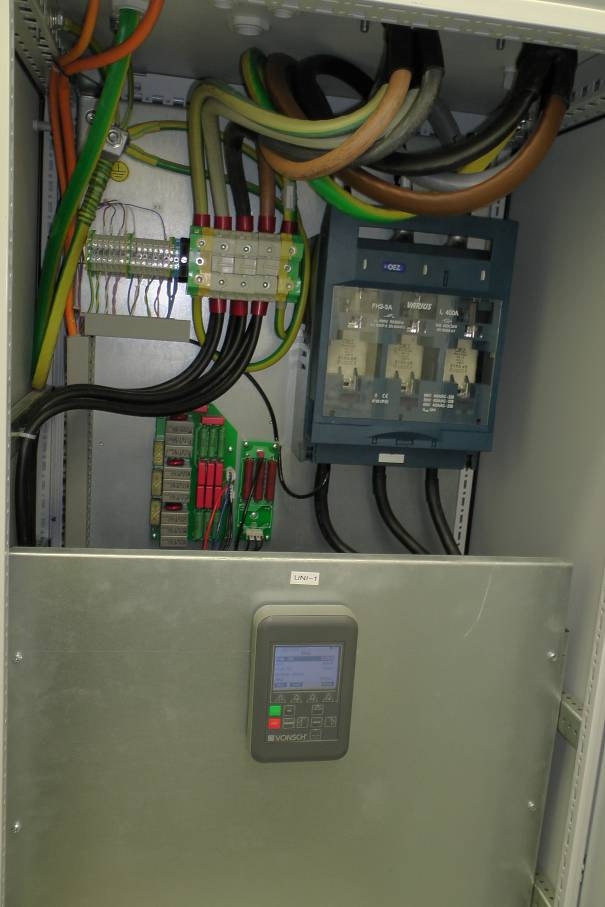

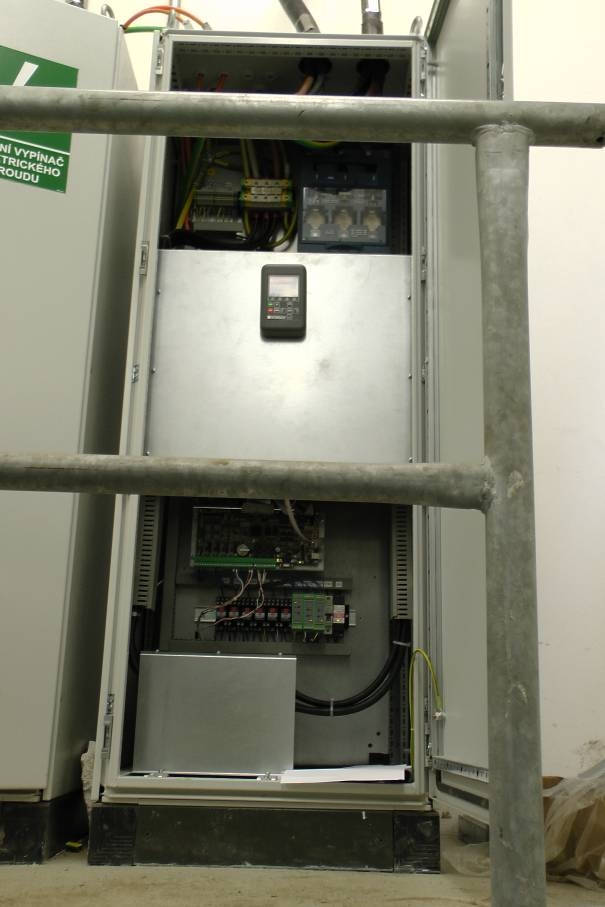

Ovládací panel měniče frekvence čerpadel záměsových vodŘídící karta měniče frekvence čerpadel záměsových vodRozvaděč čerpací stanice s frekvenčním měničem
