Návrh, výroba a dodávka vynašečů strusky kotlů K5, K6
ČEZ, a.s., Teplárna Trmice

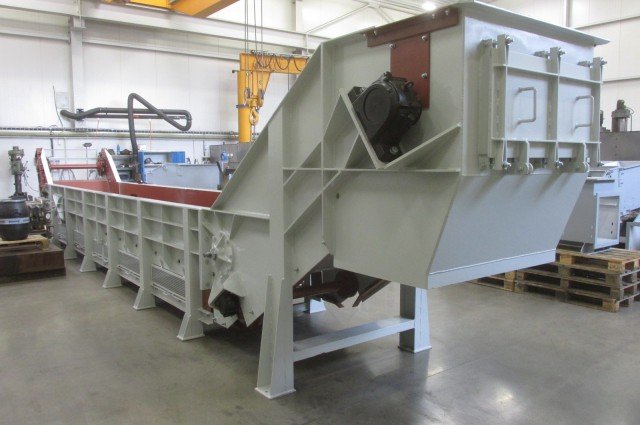

Vynášeč strusky je zařízení sloužící ke zchlazení žhavé strusky z kotle a současně s výsypkou a svodkou tvoří vodní uzávěr proti přisávání falešného vzduchu do kotle (spalovacího procesu). Skládá se z poháněcí stanice, vodní vany a z napínací stanice. Tažná dopravní větev vynášeče je ve vodním žlabu v místě ohybu dopravního řetězu vedena vodícími kladkami a řetěz je tažen po vodících lištách. Také spodní větev je tažena po vedení pod vodní vanou vynášeče. Dno vodní vany a šikmá část napínací a poháněcí stanice je vyložena otěru odolným plechem - HARDOX.
Pohon tvoří násuvná planetová přímá převodovka s přírubovým elektromotorem, která je umístěna v ose poháněcí hřídele. Reakce je zajištěna momentovým ramenem kotveným ke skříni poháněcí stanice. Na poháněcí hřídeli jsou instalována ozubená kola s vyměnitelnými zuby pro hluboce cementovaný článkový řetěz HV 22-86.
Poháněcí kola s vyměnitelnými zuby jsou volena z důvodu ekonomiky oprav, neboť po opotřebení zubů stačí vyměnit pouze zuby, nemusí se měnit celá poháněcí kola a nemusí probíhat vlastní demontáž a montáž hřídele poháněcí a napínací stanice. Počáteční investice je sice o něco vyšší, ovšem z celkového ekonomického pohledu provozovatele je toto řešení podstatně výhodnější.

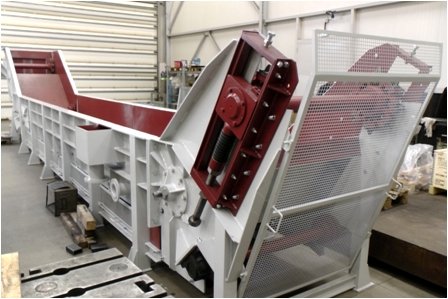

Technický popis dodaných vynášečů strusky typ VS 1200:
- Šířka vodní vany: 1 200 mm, hloubka vodní vany 600 mm
- Přepravní výkon: 14 t/h strusky
- Délka: 10 900 mm (10 000 mm)
- Ozubená kola hnací a napínací stanice (vyměnitelné zuby),převáděcí kladky, články řetězů: výrobky firmy PEWAG, ušlechtilá ocel CrNi nebo CrNiMo, hluboce cementováno
- Pohonná jednotka: výkon 3 kW, regulace výkonu VS měničem frekvence
Rozsah dodávky:

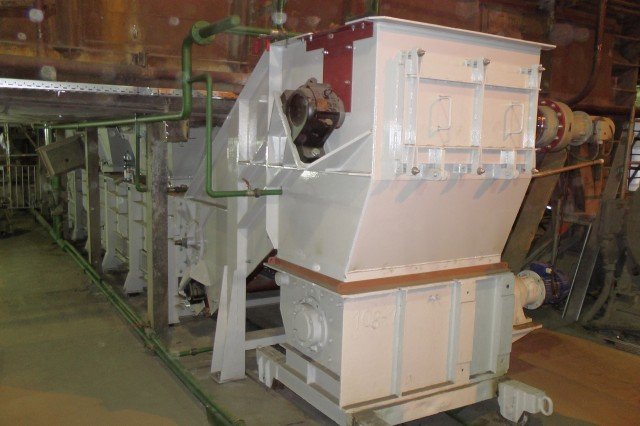

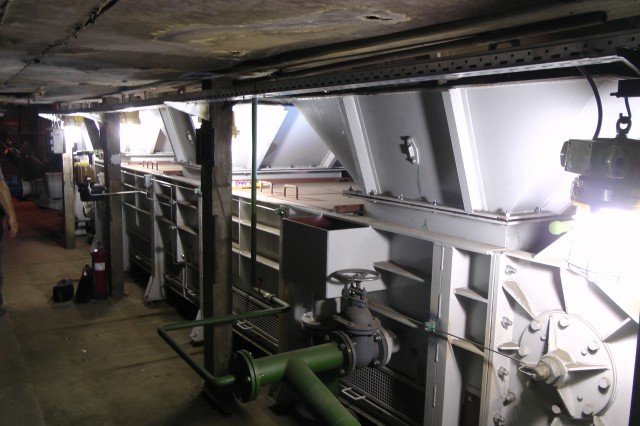

- 2 kusy vynášečů strusky VS 1200 pro kotle K5 a K6
- 2 komplety škvárové výsypky z kotle K5 a K6 do VS 1200
- 2 komplety pohonné jednotky (přírubový elektromotor + planetová převodovka), výkon 3 kW
- 2 komplety automatického mazacího agregátu
- Kompletní část elektro (výměna stávajících ovládacích a přechodových skříněk za nové, výměna stávajících silových a ovládacích kabelů za nové, výměna stávajícího osvětlení VS za nové v provedení Ex)
- Dozor při montáži, seřízení, uvedení do provozu
