Pružné spojky, přenos kroutícího momentu

  Pružné spojky typu Flexacier

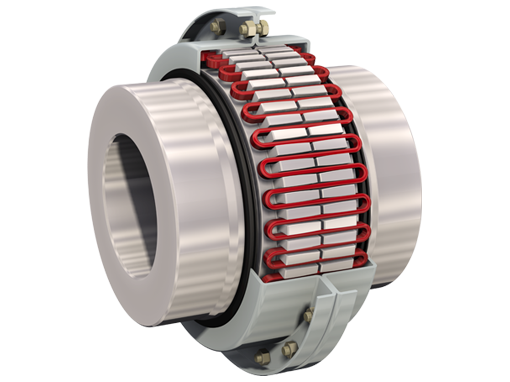

Pružná spojka Flexacier

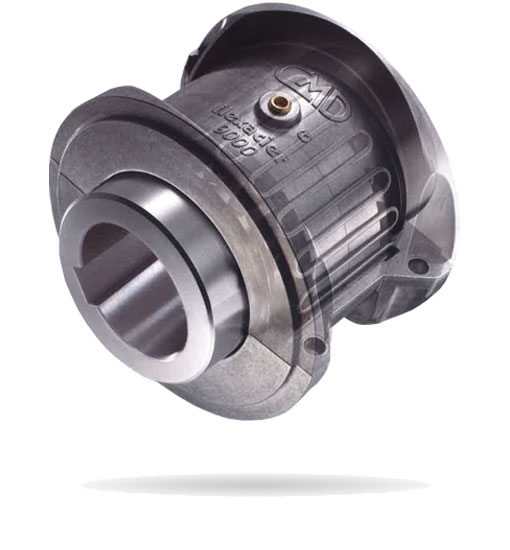

Flexacier 9000
Pružná spojka Flexacier 9000

Jednoduchá montáž, dlouhá životnost
15 standardních velikostí spojek.
Nominální kroutící moment pružné spojky od 950 Nm až po 26 500 Nm.

Díky novému designu náboje se zvětšila maximální velikost vrtání spojky na 380 mm.

Vylepšení
Dva hliníkové kryty s horizontálním zámkem, který umožňuje jednoduchou montáž.
Nízké náklady na údržbu.
Dlouhá životnost, bylo hlavní kritérium pro vývoj této řady pružných spojek.


Katalog pružné spojky Flexacier 9000 ... pdf
Návod pružné spojky Flexacier 9000 ... pdf

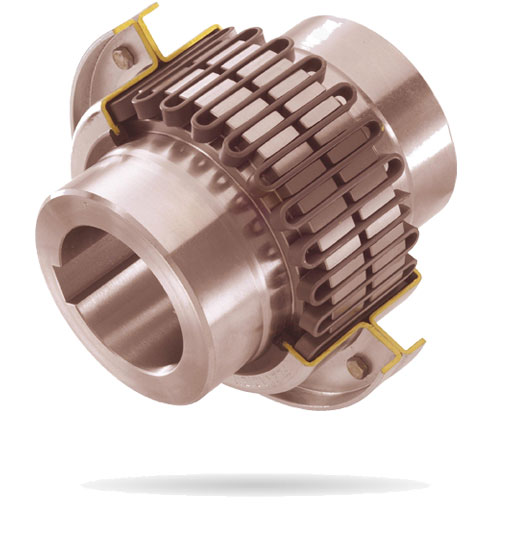

Flexacier - T, Winflex - T
Pružná spojka Flexacier - T

Nejvýhodnější a nejspolehlivější řešení, které za léta vývoje a praxe vytvořilo plně optimalizovanou spojku.

Díky speciálnímu provedení ozubení pružné spojky, kontaktní plocha mezi mřížkou a ozubením náboje úměrně vzrůstá kroutícímu momentu a tím je zachován stejný tlak na ozubení. Vzhledem k četnosti kontaktních ploch mezi mřížkou a ozubením, se účinně absorbuje kroutící moment a tím se omezuje poškození spojky.

Pracovní prostor mřížky (pružiny) je mezi zuby spojky. Provedení spojek je celokovové s chrom - vanadiovou pružinovou mříží z kalené ocele. Pružina spojek je zhotovená pro maximální pevnost a tvrdost. Nová povrchová úprava ji chrání před oxidací, třením a opotřebením. Pružina (mřížka) spojky je navržena tak, aby byla zajištěna její dlouhá životnost.

Náboj je přesně obrobený výkovek. Těsnění pružinových spojek je z odolného syntetického materiálu.

Vlastnosti pružinových spojek:

  • vysoký kroutící moment
  • kompaktní celek
  • snadnou montáž
  • torzní pružnost
  • paralelní - úhlové - axiální  vychýlení
  • pružnost a houževnatost


Aplikace:
Pružné spojky pro pohony obráběcích strojů, pojezdy karuselů, trakční pohony vozidel, pohony lokomotiv.
Spojky pro přepravní a výrobní linky, barvící a napařovací stroje, vibrační stroje, dopravníky, redlery, skříňové podavače, čerpadla vody v betonárnách, spojky strojů a zařízení v cihelnách.
Přenos proutícího momentu u variátorů, jeřábů a v manipulační technice, pružné spojení hřídelí zdvihů a pojezdů jeřábů.
Spojky pružinové recyklačních linek, pro keramické bubnové mlýny, kalových čerpadel, kalolisů, primárních, sekundárních, kouřových ventilátorů, ventilátorových mlýnů
Přenos kroutícího momentu pomocí spojek u řetězových podavačů paliva, pásových a šnekových dopravníků, extrudérů, ventilátorů, navijáků.
Spojky pro pohony dopravních tras a manipulátory v potravinářství, strojů a zařízení v textilním a papírenském průmyslu.

Míchadla, čerpadla, odstředivé ventilátory, dopravníky, redlery, drtiče, generátory....

Nominální kroutící momenty pružných spojek od 90 Nm do 800 kNm.



Katalog pružné spojky Flexacier - Winflex (ang.) ... pdf

Katalog pružné spojky Winflex (česky) ... pdf

Návod spojky Flexacier - Winflex (ang.) ... pdf

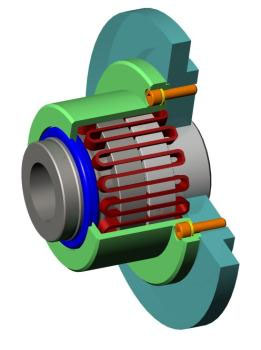

Pružná spojka BSA je určena pro vysoké rychlosti, konstruována je s integrovaným kotoučem.

Jmenovitý kroutící moment:
950 až 160 000 Nm

Vrtání: od 55 do 270 mm
Pružná spojka Flexacier-T-BSA

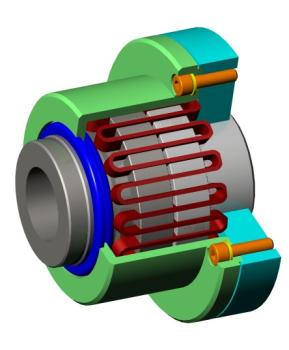

Pružná spojka BSAT je vhodná k montáži kladkostroje nebo setrvačníku.

Jmenovitý kroutící moment:
950 až 160 000 Nm

Vrtání: od 55 do 270 mm
Pružná spojka Flexacier-T-BSAT
Pružná spojka CPF s brzdovým bubnem.

Jmenovitý kroutící moment:
950 až  48 000 Nm

Vrtání: od 55 do 230 mm
Pružná spojka Flexacier-T-CPF
Pružná spojka S je určena pro těžký provoz.

Jmenovitý kroutící moment:
270 000 až 850 000 Nm

Vrtání: od 270 do 390 mm
Pružná spojka Flexacier-T-S
Pružná spojka T, TL, TL2 je určena pro horizontální i vertikální pozice.

Jmenovitý kroutící moment:
90 až 160 000 Nm

Vrtání: od 28 do 270 mm

T, TL, TL2


Pružná spojka TDF je určena pro brzdové aplikace. Spojka má odlehčený brzdový kotouč. Navržena k jednoduché montáži a demontáži bez nutnosti posouvání strojů.

Jmenovitý krouticí moment:
950 až  24 000  Nm

Vrtání: od 55 do 180 mm

Pružná spojka Flexacier-T-TDF

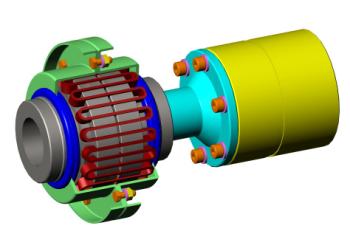

Pružná spojka TNPE je určena pro horizontální i vertikální pozice, obsahuje mezikus.

Jmenovitý krouticí moment:
90 až 12 500  Nm

Vrtání: od 28 do 130 mm

Pružná spojka Flexacier-T-TNPE

Winflex - DG
Pružná spojka Winflex-DG

Úkosová pérová spojka typu DG s kuželovým tvarem. Snadné napojení bez nutnosti demontování pohonu.

Těleso:
  typ "V" - pro těžký provoz v ocelárnách
               - pozinkovaný povrch
  typ "H" - legovaný hliník



Katalog pruzné spojky Winflex - DG (ang.) ... pdf

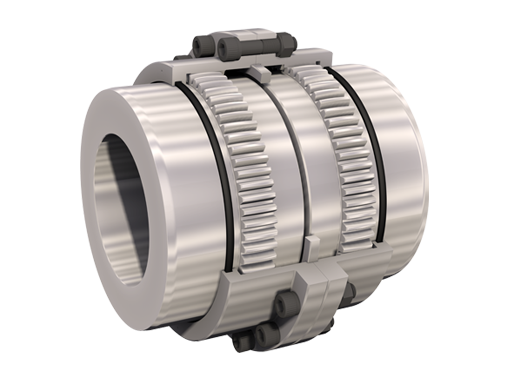

  Pružné spojky typu Flexident
Pružná spojka Flexident

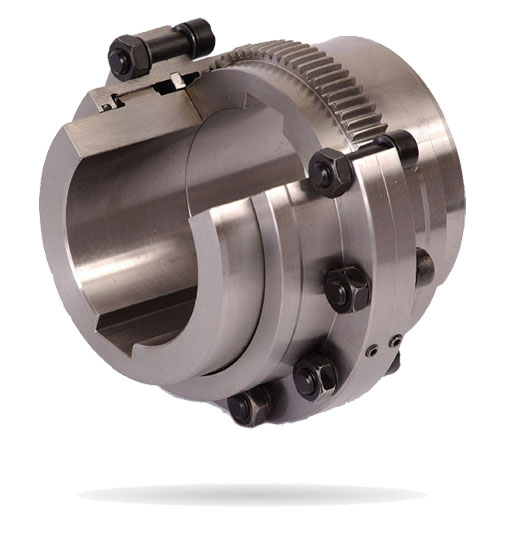

Flexident - Senior
Pružná spojka Flexident Senior

Pružná ocelová spojka Flexident Senior je opracovaná s vysokou přesností, zahrnuje dva ocelové náboje s vnějším čelním ozubením a dva kusy ocelových objímek s vnitřním čelním ozubením. Objímky jsou pojené sadou pevnostních lícovaných šroubů a přesně se shodují s opracovanými ozubenými náboji.

  • 13 velikostí od 1200 do 165 000 Nm
  • Vrtání až do 280 mm
  • Teplota okolí mezi -20°C až +100°C
  • Provozní otáčky až 14 000 ot/min
  • Velké dovolené úchylky vychýlení = 1°30´ na 1 ozubení

Standardní katalogové modely pro obvyklé aplikace:
Horizontální pracovní pozice řada S, vertikální pracovní pozice řada SV, spojka s odlehčeným brzdovým kotoučem řada S DF, jednostranný dlouhý náboj (1 standartní/1 dlouhý) řada S ML, oboustranný dlouhý náboj (2 dlouhé) řada S ML2, limitováné konce plovoucího modelu řada S JL, spojky s mezikusem řada S P2S PA a řada SE.

Katalog pružné zubové spojky Flexident - Senior (česky) ... pdf
Katalog pružné zubové spojky Flexident - Senior (ang.) ... pdf
Návod pružné zubové spojky Flexident - Senior (ang.) ... pdf

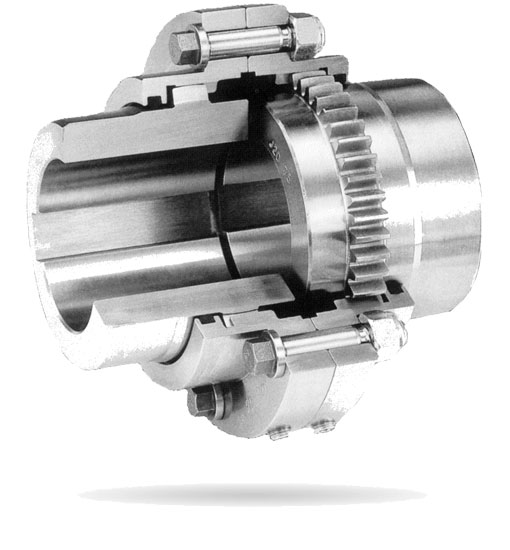

Flexident - Junior
Pružná zubová spojka Flexident - Junior

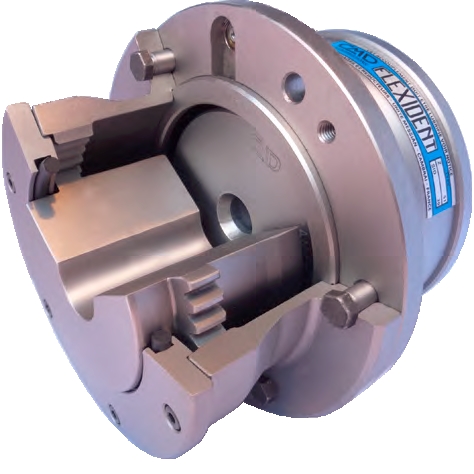

Flexident - Z
Pružná zubová spojka Flexident - Z

Ekonomická série zubových spojek se zachováním vysokých nároků na výkon a spolehlivost. Spojky jsou domazávané rezervním mazivem umístěným ve skříni příruby.

Zubové spojky Flexident Junior a Z zahrnují širokou výrobní řadu spojek určených pro nejrůznější aplikace. Navržené ozubení zajišťuje spolehlivý přenos síly. Zubové spojky jsou opracované s vysokou přesností. Spojka je složená ze dvou ocelových nábojů s vnějším čelním ozubením a protilehlým pláštěm tvořícím dva ocelové segmenty s vnitřním čelním ozubením. Segmenty jsou spojené sadou pevnostních lícovaných šroubů.

Katalog zubových spojek Flexident - Junior a Z (ang.) ... pdf
Návod pružné zubové spojky Flexident - Junior a Z (ang.) ... pdf

  Ostatní pružné spojky pro přenos kroutícího momentu
Zubové spojky Transfluid
Zubová spojka Transfluid





Katalog zubových spojek Transfluid (ang.) ... pdf
