Deskové šoupátkové uzávěry a propusti

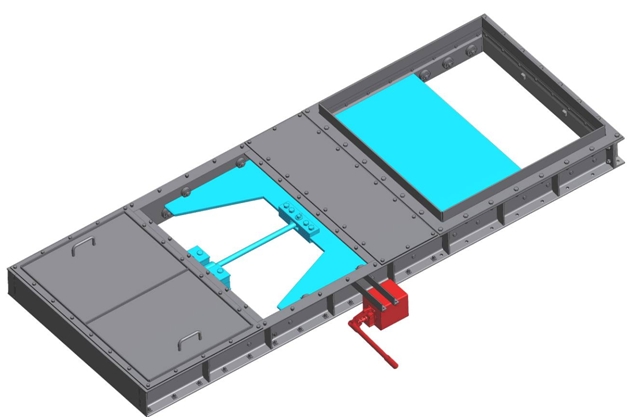

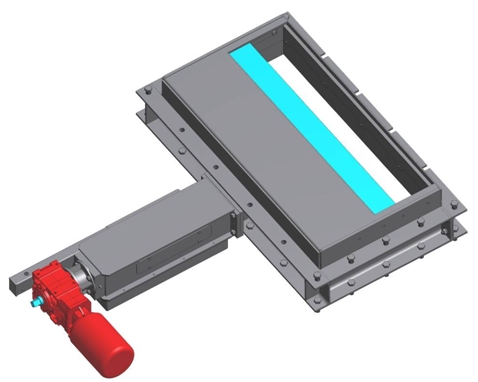

Deskový šoupátkový uzávěr s hydropohonemDeskový šoupátkový uzávěr s elektropohonem

Deskové šoupátkové a segmentové uzávěry a materiálové propusti slouží k uzavírání toku sypkých materiálů. Používají se jako provozní nebo havarijní. Slouží k uzavírání sil, zásobníků, bunkrů a dopravních cest sypkých materiálů. Deskové, segmentové uzávěry a šoupátkové propusti se také využívají pro uzavření a oddělení jednotlivých dopravních cest sypkých materiálů v době servisu a oprav.

  • Deskový šoupátkový uzávěr řady DU může být vybaven uzavírací deskou z běžné konstrukční oceli nebo z oceli Hardox. V případě uzavírání abrazivních materiálů, lze navrhnout další alternativní řešení. Pro prostředí s nebezpečím výbuchu prachů je možné použít nerez ocel.

  • Teplota dopravovaného materiálu max. 250°C.

  • Jako pohonná jednotka deskových uzávěrů a propustí může být použit elektromotor, hydraulický nebo pneumatický válec, ruční pohon.

  • Uzavírací desky lineárních šoupátkových uzávěrů mohou být vybaveny signalizací koncových poloh pro každou desku samostatně.

  • Deskové uzávěry řadu DU jsou vyráběny v prachotěsném provedení.

  • Deskový lineární uzávěr se montuje na pozici pomocí vstupní a výstupní připojovací příruby. Rozměry rámů (připojovacích přírub) jsou pouze orientační. Vstupní a výstupní příruby šoupátkových uzávěrů se vždy konstruují „na míru“ pro danou aplikaci a její prostorové možnosti.

Leták ke stažení... pdf

Reference k tématu...

Základní parametry deskových uzávěrů typu DU:



Typ deskového
šoupátkového uzávěru

Světlost



(mm)

Jednodílný

rozměr rámu

(mm)

Dvoudílný

rozměr rámu

(mm)

Čtyřdílný

rozměr rámu

(mm)

DU 200 200 300 x 300 300 x 550 300 x 1050
DU 250 250 350 x 350 350 x 650 350 x 1250
DU 300 300 400 x 400 400 x 750 400 x 1450
DU 400 400 500 x 500 500 x 950 500 x 1850
DU 500 500 600 x 600 600 x 1150 600 x 2250
DU 600 600 760 x 760 760 x 1440 760 x 2800
DU 800 800 960 x 960 960 x 1840 960 x 3600
DU 1000 1000 1200 x 1200 1200 x 2300 1200 x 4500
DU1200 1200 1400 x 1400 1400 x 2700 1400 x 5300
